DOGGING ASSIST / CPS LATCH ASSEMBLIES
TO SEE THE COMPONENT PARTS OF ANY LATCH ASSEMBLY, SELECT THE ASSEMBLY IN THE SHOW PARTS COLUMN
ITEM
JUNIPER PART NUMBER
SHOW PARTS
QUANTITY REQUIRED
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG RH QAWT OR QAAT DOOR
JE791-A
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG RH QAWT OR QAAT DOOR
JE791-A-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG LH QAWT OR QAAT DOOR
JE791-B
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG LH QAWT OR QAAT DOOR
JE791-B-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 10 DOG RH QAWT OR QAAT DOOR
JE791-C
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 10 DOG RH QAWT OR QAAT DOOR
JE791-C-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 10 DOG LH QAWT OR QAAT DOOR
JE791-D
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 10 DOG LH QAWT OR QAAT DOOR
JE791-D-S6
COMPLETE LATCH ASSEMBLY FOR BALLISTIC DOORS
RAMPED KEEPER; FOR 8 DOG RH QAWT DOOR
JE791-E
COMPLETE LATCH ASSEMBLY FOR BALLISTIC DOORS
RAMPED KEEPER; FOR 8 DOG LH QAWT DOOR
JE791-F
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 3 DOG RH FRAG QAAT DOOR
JE791-G
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 3 DOG LH FRAG QAAT DOOR
JE791-H
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
STRAIGHT KEEPER; FOR 3, 6 & 8 DOG RH QAWT OR QAAT DOOR
JE5922-A
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
STRAIGHT KEEPER; FOR 3, 6 & 8 DOG RH QAWT OR QAAT DOOR
JE5922-A-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
STRAIGHT KEEPER; FOR 3, 6 & 8 DOG LH QAWT OR QAAT DOOR
JE5922-B
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
STRAIGHT KEEPER; FOR 3, 6 & 8 DOG LH QAWT OR QAAT DOOR
JE5922-B-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG RH QAWT OR QAAT DOOR
JE5922-C
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG RH QAWT OR QAAT DOOR
JE5922-C-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG LH QAWT OR QAAT DOOR
JE5922-D
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 3, 6 & 8 DOG LH QAWT OR QAAT DOOR
JE5922-D-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
STRAIGHT KEEPER; FOR 10 DOG RH QAWT DOOR
JE5922-E
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
STRAIGHT KEEPER; FOR 10 DOG RH QAWT DOOR
JE5922-E-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
STRAIGHT KEEPER; FOR 10 DOG LH QAWT DOOR
JE5922-F
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
STRAIGHT KEEPER; FOR 10 DOG LH QAWT DOOR
JE5922-F-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 10 DOG RH QAWT DOOR
JE5922-G
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 10 DOG RH QAWT DOOR
JE5922-G-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 10 DOG LH QAWT DOOR
JE5922-H
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 10 DOG LH QAWT DOOR
JE5922-H-S6
COMPLETE LATCH ASSEMBLY FOR BALLISTIC DOORS
STRAIGHT KEEPER; FOR 8 DOG RH BALLISTIC QAWT DOOR
JE5922-I
COMPLETE LATCH ASSEMBLY FOR BALLISTIC DOORS
STRAIGHT KEEPER; FOR 8 DOG LH BALLISTIC QAWT DOOR
JE5922-J
COMPLETE LATCH ASSEMBLY FOR BALLISTIC DOORS
RAMPED KEEPER; FOR 8 DOG RH BALLISTIC QAWT DOOR
JE5922-K
COMPLETE LATCH ASSEMBLY FOR BALLISTIC DOORS
RAMPED KEEPER; FOR 8 DOG LH BALLISTIC QAWT DOOR
JE5922-L
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
STRAIGHT KEEPER; FOR 18 X 36 6 DOG RH QAWT DOOR
JE5922-M
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
STRAIGHT KEEPER; FOR 18 X 36 6 DOG RH QAWT DOOR
JE5922-M-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
STRAIGHT KEEPER; FOR 18 X 36 6 DOG LH QAWT DOOR
JE5922-N
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
STRAIGHT KEEPER; FOR 18 X 36 6 DOG LH QAWT DOOR
JE5922-N-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 18 X 36 6 DOG RH QAWT DOOR
JE5922-O
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 18 X 36 6 DOG RH QAWT DOOR
JE5922-O-S6
COMPLETE LATCH ASSEMBLY FOR STEEL DOORS
RAMPED KEEPER; FOR 18 X 36 6 DOG LH QAWT DOOR
JE5922-P
COMPLETE LATCH ASSEMBLY FOR STAINLESS DOORS
RAMPED KEEPER; FOR 18 X 36 6 DOG LH QAWT DOOR
JE5922-P-S6

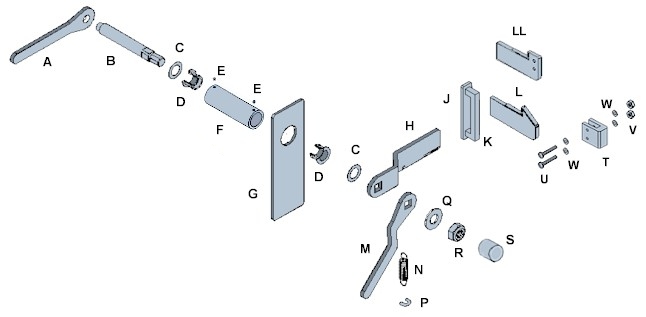

CPS LATCH ASSEMBLY PARTS
TO SEE THE COMPONENT PARTS OF ANY LATCH ASSEMBLY, SELECT THE ASSEMBLY IN THE SHOW PARTS COLUMN ABOVE
KEY
ITEM
JUNIPER PART NUMBER
PARTS PER LATCH
QUANTITY REQUIRED
A
INSIDE HANDLE STRAIGHT
ALL DOORS EXCEPT BALLISTIC QAWT 8 DOG
JE791-06
A
INSIDE HANDLE OFFSET
BALLISTIC QAWT 8 DOG DOOR ONLY
JE791-07
B
SPINDLE
JE791-01
C
WASHER
JE791-19
D
BEARING ASSEMBLY, FLANGED
JE791-21
E
SETSCREW
JE791-22
F
SLEEVE ASSEMBLY
JE791-36
G
BRACE, SLEEVE ASSEMBLYFOR STEEL DOOR
JE791-16
G
BRACE, SLEEVE ASSEMBLYFOR STAINLESS DOOR
JE791-16S6
G
BRACE, SLEEVE ASSEMBLYFOR STEEL DOOR
JE8791-17
G
BRACE, SLEEVE ASSEMBLYFOR STAINLESS DOOR
JE791-17S6
H
LATCH BAR, OFFSETFOR ALL RH DOORS EXCEPT QAWT BALLISTIC
JE791-08
H
LATCH BAR, OFFSETFOR ALL LH DOORS EXCEPT QAWT BALLISTIC
JE791-09
H
LATCH BAR, STRAIGHTFOR RH QAWT BALLISTIC 8 DOG DOOR (NOT ILLUSTRATED)
JE791-10
H
LATCH BAR, STRAIGHT FOR LH QAWT BALLISTIC 8 DOG DOOR(NOT ILLUSTRATED)
JE791-11
J + K
RETAINER + RETAINER PLATE, LATCH BARFOR ALL DOORS EXCEPT QAWT BALLISTIC
JE8791-14AY
J + K
RETAINER + RETAINER PLATE, LATCH BARFOR QAWT BALLISTIC DOORS
JE8791-26AY
L
LATCH KEEPER, RAMPED
JE791-13
L
LATCH KEEPER, RAMPED
JE791-29
LL
LATCH KEEPER, STRAIGHT
JE791-28
LL
LATCH KEEPER, STRAIGHT
JE791-12
M
HANDLE, OUTSIDE, OFFSETFOR ALL DOORS EXCEPT QAWT BALLISTIC
JE791-04
M
HANDLE, OUTSIDE, STRAIGHTFOR QAWT BALLISTIC DOORS (NOT ILLUSTRATED)
JE791-05
N
SPRING, EXTENSION
JE791-20
P
STAPLEFOR ALL DOORS EXCEPT QAWT BALLISTIC
JE791-18
P
STAPLEFOR QAWT BALLISTIC DOORS
JE791-31
Q
WASHER, FLAT
JE791-24
R
HEX NUT, SELF LOCKING
JE791-23
S
CAP, VINYL
JE791-25
T
SILICONE BUMPER FOR STRAIGHT LATCH KEEPER
JE5922-32
U
MACHINE SCREW FOR STRAIGHT LATCH KEEPER BUMPER
JE5922-33
V
HEX NUT FOR STRAIGHT LATCH KEEPER
JE5922-34
W
WASHER, FLAT FOR STRAIGHT LATCH KEEPER
JE5922-35
