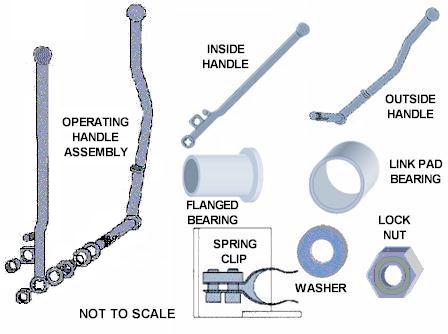

OPERATING HANDLE ASSEMBLY AND PARTS
GENERAL INFORMATION INSIDE AND OUTSIDE OPERATING HANDLES AND HANDLE SPINDLE ARE TYPE 316 STAINLESS STEEL. THE INSIDE HANDLE INCLUDES LINK PAD AND STOP PIN AS WELL AS THE LINK PAD BEARING. THE OUTSIDE HANDLE INCLUDES THE APPROPRIATE SCUFF LUG. THE SPINDLE IS WELDED TO THE OUTSIDE HANDLE TO INSURE PROPER ALIGNMENT UNLESS OTHERWISE REQUESTED. THE SPLINED SPINDLE PROVIDES FOR A TIGHT FIT THAT IS RESISTANT TO WEAR. DUE TO THE EXTREMELY CLOSE TOLERANCES OF THE INSIDE HANDLE AND THE SPINDLE SPLINE IT IS ADVISABLE TO ORDER AND MAINTAIN OUTSIDE HANDLES WITH SPINDLES AND INSIDE HANDLES AS MATCHED SETS. THE SELF-LUBRICATING STAINLESS STEEL BEARING SYSTEM IS DESIGNED TO MINIMIZE MAINTENANCE AND TO ELIMINATE THE NEED FOR STICK AND STRING PACKING. A NITRILE SEAL IS FITTED TO EACH OF THE TWO FLANGED BEARINGS. THE SELF-LOCKING HEX NUT IS STAINLESS STEEL. THE SPRING CLIP ASSEMBLY INCLUDES SPRING CLIPS, CAP SCREWS, LOCK WASHERS, TAPPED PLATE AND APPROPRIATE BRACKET. THE 805 SERIES SPRING CLIP, SIMILAR TO THE SPRING CLIP ON INDIVIDUALLY DOGGED DOORS, IS ALSO AVAILABLE AS ARE OTHER PARTS FOR 805 SERIES DOORS SUCH AS PACKING, PACKING PLUNGERS AND "OILITE" BEARINGS. SCUFF PLATES AND HANDLE SLEEVE MAY BE ORDERED SEPARATELY. HANDLE ASSEMBLIES FOR 805 STYLE DOORS TO REPLACE 805 STYLE HANDLE ASSEMBLIES, ORDER KITS FOR 803 STYLE DOORS OF MATCHING SIZE, SWING AND NUMBER OF DOORS. ALTERNATIVELY, ASK YOUR JUNIPER CUSTOMER SERVICE REPRESENTATIVE FOR ASSISTANCE. WHAT IS IN A COMPLETE OPERATING HANDLE ASSEMBLY KIT?
WHAT IS IN AN OPERATING HANDLE BEARING AND WEAR PARTS KIT?
|
